造粒不成型，問題出在哪？

在各類工業(yè)生產(chǎn)中，造粒環(huán)節(jié)至關(guān)重要，它直接關(guān)系到產(chǎn)品的質(zhì)量與性能 。然而，常常會出現(xiàn)造粒不成型的困擾。比如在肥料生產(chǎn)領(lǐng)域，精心制備的物料進入造粒機后，產(chǎn)出的肥料顆粒卻松散不堪，輕輕一碰就散開，或者是顆粒表面粗糙，布滿粉末，篩分后大量粉末狀物料被篩出 ，導(dǎo)致成品率低下。在化工原料造粒時，也會遇到類似情況，本該成型的顆粒無法有效團聚，嚴重影響后續(xù)的加工和使用。

造成造粒不成型的原因復(fù)雜多樣，原料的特性如粒度分布不均勻、水分含量過高或過低、成分之間的兼容性問題等，都會對造粒效果產(chǎn)生影響 。操作過程中，溫度、壓力、進料速度等參數(shù)控制不當，也可能使造粒功虧一簣。但往往容易被忽視的關(guān)鍵因素，就是造粒機的選擇。不同類型的造粒機，其工作原理、結(jié)構(gòu)設(shè)計和適用范圍都有差異，若不能根據(jù)物料特性和生產(chǎn)需求合理選型，即便其他條件都滿足，也難以得到理想的成型顆粒 。接下來，我們就以圓盤造粒機、攪齒造粒機和對輥造粒機為例，深入剖析它們的適配性。

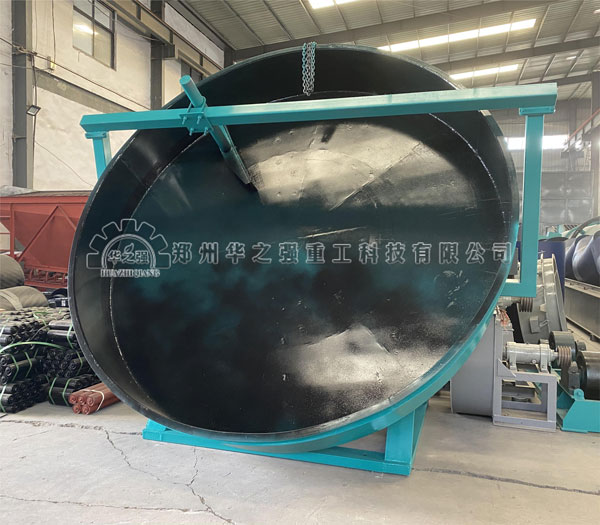

圓盤造粒機：結(jié)構(gòu)與原理

工作方式大公開

圓盤造粒機主要由圓盤、傳動裝置、刮刀裝置和底座等部分構(gòu)成 。其工作時，圓盤在傳動裝置的帶動下高速旋轉(zhuǎn)，一般轉(zhuǎn)速在 15 - 25r/min 之間。物料從圓盤上方的進料口進入，在旋轉(zhuǎn)產(chǎn)生的離心力作用下，物料被甩向圓盤邊緣。同時，物料與圓盤之間以及物料顆粒相互之間產(chǎn)生摩擦力 ，這些力的綜合作用使得物料在圓盤上不斷翻滾、團聚。為了促進顆粒的形成，還會通過噴霧裝置向物料噴灑適量的粘結(jié)劑溶液。在離心力、摩擦力以及粘結(jié)劑的共同作用下，物料逐漸團聚成小顆粒，小顆粒繼續(xù)吸附周圍的物料，不斷長大，最終形成符合要求的顆粒產(chǎn)品，從圓盤的出料口排出。整個過程就像是一場離心力與摩擦力的奇妙 “舞蹈”，讓物料完成從粉狀到顆粒狀的華麗轉(zhuǎn)變。

適配原料有講究

圓盤造粒機適用于多種原料的造粒，在有機肥生產(chǎn)領(lǐng)域，畜禽糞便如雞糞、豬糞、牛糞等是常見的適用原料。以雞糞為例，其干基有機質(zhì)含量在 30% - 40%，氮含量高，顆粒細小且黏性適中，非常適合圓盤造粒，成型率可達 88% - 92%，制成的顆粒表面光滑 ，通常無需額外添加黏合劑，但新鮮雞糞含水率高達 75% - 85%，需要先進行發(fā)酵腐熟，將含水率降至 30% - 35%，否則制粒時容易黏結(jié)圓盤。秸稈類原料，像玉米秸稈、小麥秸稈等也能通過圓盤造粒機進行加工 。不過秸稈粗纖維含量高、黏性差，需要進行特殊處理。例如玉米秸稈，纖維長度長、韌性強，直接制粒易使顆粒內(nèi)部出現(xiàn) “空洞”，需要先通過揉搓機將其粉碎至纖維長度≤2cm ，再與腐熟雞糞按一定比例混合，利用雞糞的黏性提升成型率，制粒時將圓盤傾角調(diào)整為 45° - 48°，轉(zhuǎn)速控制在 20 - 22r/min，可使顆粒成型率達到 82% - 85%。此外，果廢料如蘋果渣、柑橘渣等同樣適用。蘋果渣新鮮時含水率 85% - 90%，含有果膠，具有一定黏性 ，經(jīng)過壓榨機脫水、與干鋸末混合調(diào)整含水率以及粉碎去除果核硬殼等預(yù)處理后，在圓盤傾角 42° - 45°、轉(zhuǎn)速 22 - 24r/min 的條件下，顆粒成型率可達 86% - 89%。

優(yōu)勢劣勢全剖析

圓盤造粒機的優(yōu)勢較為顯著。首先，它的成粒率高，一般可達 85% 以上，甚至在一些優(yōu)化條件下能達到 90% 以上，這使得生產(chǎn)過程中能有效減少物料浪費 ，提高生產(chǎn)效率。其適應(yīng)性強，可處理多種有機原料，無論是畜禽糞便、秸稈還是果廢料等都能適用，對原料水分要求也較寬松，一般 40% - 60% 的水分含量均可通過調(diào)整工藝進行制粒 。能耗低也是一大亮點，相比擠壓造?；蜣D(zhuǎn)鼓造粒，它主要依賴物料自身粘合和離心力，動力消耗更低，運行成本經(jīng)濟。操作簡便，設(shè)備結(jié)構(gòu)簡單，易于維護，工作人員通過調(diào)節(jié)圓盤傾角、轉(zhuǎn)速和噴水量就能靈活控制顆粒大小，通常能生產(chǎn)出 2 - 8mm 的顆粒。而且它環(huán)保性好，封閉式設(shè)計減少了粉塵外溢，配合有機肥發(fā)酵工藝可實現(xiàn)廢棄物資源化利用。 但圓盤造粒機也存在一些不足。其生產(chǎn)的顆粒形狀為不規(guī)則球形，表面相對粗糙，在對顆粒外觀要求較高的場合可能不太適用 。產(chǎn)量方面相對有限，一般每小時產(chǎn)量在 1 - 10 噸左右，對于大規(guī)模生產(chǎn)需求可能無法完全滿足，更適合中小型企業(yè)的生產(chǎn)規(guī)模。

攪齒造粒機：獨特的造粒能手

獨特的工作原理

攪齒造粒機的工作原理獨樹一幟，主要依靠高速回轉(zhuǎn)的機械攪拌力以及由此產(chǎn)生的空氣動力 。設(shè)備內(nèi)部的攪齒高速旋轉(zhuǎn)，一般轉(zhuǎn)速可達 20 - 50r/min，將進入機內(nèi)的細粉狀物料進行強力剪切、攪拌與擠壓 。物料在攪齒的作用下，在筒體內(nèi)不斷翻滾、碰撞，同時，空氣動力也參與其中，使得物料之間的接觸更加充分，在機械力和空氣動力的雙重作用下，物料逐漸團聚成小顆粒 ，并在后續(xù)的過程中不斷密實、球化，最終形成符合要求的顆粒產(chǎn)品 。整個過程就像是一場高速的 “機械舞蹈”，讓物料在短時間內(nèi)完成從粉末到顆粒的神奇轉(zhuǎn)變。

適用物料范圍

攪齒造粒機在物料適應(yīng)性方面表現(xiàn)出色，特別適用于處理一些具有挑戰(zhàn)性的物料 。對于農(nóng)作物秸稈、酒渣、菌渣等粗纖維物料，傳統(tǒng)造粒機往往難以應(yīng)對，而攪齒造粒機卻能大顯身手 。以農(nóng)作物秸稈為例，其富含纖維素和木質(zhì)素，質(zhì)地堅硬且纖維長，經(jīng)過預(yù)處理后，攪齒造粒機可利用自身的機械攪拌力，將秸稈纖維與其他物料充分混合、團聚成粒 。酒渣中含有大量的有機物質(zhì)和水分，粘性較大，攪齒造粒機通過高速攪齒的作用，能有效打散酒渣，使其順利造粒 。菌渣雖然含有豐富的菌體蛋白等營養(yǎng)成分，但顆粒細小、質(zhì)地疏松，攪齒造粒機也能輕松將其加工成顆粒 。此外，腐殖酸、城市污泥等物料也能通過攪齒造粒機進行造粒處理 。腐殖酸具有膠體性質(zhì)，粘性較強，攪齒造粒機可以將其與其他添加劑混合，制成顆粒肥料；城市污泥成分復(fù)雜，含有大量的有機物和重金屬，經(jīng)過無害化處理后，攪齒造粒機能夠?qū)⑵滢D(zhuǎn)化為顆粒狀的土壤改良劑 。

顯著的設(shè)備優(yōu)勢

攪齒造粒機具有諸多顯著優(yōu)勢 。成粒速度快、質(zhì)量高是其突出特點之一，由于利用高速回轉(zhuǎn)的機械攪拌力和空氣動力，物料在短時間內(nèi)就能完成混合、成粒、球化等過程，成粒率一般可達 90% 以上 ，甚至在一些優(yōu)化條件下能達到 95% 以上，生產(chǎn)出的顆粒形狀規(guī)則，球形度≥0.7 ，表面光滑，強度較高，便于儲存和運輸 。無需粘結(jié)劑也是一大優(yōu)勢，它利用有機物微粒在一定作用力下能互相鑲嵌長大的特點，在造粒時不需要添加粘結(jié)劑，不僅降低了生產(chǎn)成本，還保持了物料的純天然特性 。物料來源廣泛，畜禽糞便、堆漚肥料、綠肥、海肥、餅肥、草炭等各類有機物料，以及經(jīng)過處理的工業(yè)廢渣等都能作為原料，為資源的綜合利用提供了便利 。設(shè)備堅固耐用，其外殼通常采用加厚的無縫鋼管制作，再加上穩(wěn)固的底座設(shè)計，使其運轉(zhuǎn)平穩(wěn)，故障率低，使用壽命長 ，后期維護成本也較低 。

對輥造粒機：高壓成型的代表

高壓擠壓成型

對輥造粒機以高壓擠壓成型為核心工作原理 。設(shè)備主要由一對相向旋轉(zhuǎn)的輥輪構(gòu)成，輥輪表面帶有特定形狀的凹模，如常見的半球形、條形、圓柱形等 。物料從上方的進料口進入兩輥之間的高壓區(qū)，在機械壓力的作用下，通常壓力在 50 - 200MPa 之間，物料被強制擠壓進凹模 。在強大的擠壓力下，物料顆粒之間的距離被極大壓縮，分子間作用力增強，從而團聚成致密的顆粒 。當顆粒隨著輥輪旋轉(zhuǎn)離開高壓區(qū)后，由刮刀從輥輪表面剝離，完成造粒過程 。整個過程就像是一場力量的 “較量”，物料在高壓下被塑造成理想的顆粒形態(tài)。

適配物料特性

對輥造粒機在物料適配方面有著獨特的要求和優(yōu)勢 。在礦粉領(lǐng)域，金屬礦粉如鐵礦粉、銅礦粉、鎳礦粉等是其常見的適用物料 。以鐵礦粉為例，其硬度通常在 HRC30 - 50 之間，含水率 8% - 12%，密度 4.5 - 7.0g/cm3，流動性較好且無明顯黏結(jié)性 。對輥造粒機通過高壓擠壓，可將松散的鐵礦粉壓制成高強度顆粒，顆粒強度可達 20 - 35N / 顆 ，有效避免了運輸過程中的粉塵飛揚與顆粒破碎 。同時，干法造粒無需干燥，保留了礦粉的原有成分 。非金屬礦粉如磷礦粉、重鈣粉、滑石粉等也能適用 。磷礦粉硬度較高，含石英砂時硬度可達 HRC40 - 60 ，對輥造粒機的雙輥對壓設(shè)計可克服其高硬度帶來的磨損問題 ，通過選用耐磨的碳化鎢合金輥皮（HRC75 - 80），顆粒成型率≥90% ，且模腔設(shè)計可定制顆粒形狀，滿足后續(xù)冶煉或加工需求 。 化肥類物料也是對輥造粒機的重要應(yīng)用領(lǐng)域 。復(fù)合肥混合粉，如 NPK 復(fù)合肥、硫基復(fù)合肥、氯基復(fù)合肥等，多由尿素、磷酸一銨、氯化鉀等多組分混合而成，含水率 8% - 12%，流動性好，含輕微黏結(jié)性（磷酸一銨提供黏結(jié)力） 。對輥造粒機無需添加黏合劑，利用物料自身黏結(jié)性成型，降低了成本，生產(chǎn)出的顆粒強度高，運輸破碎率＜2% ，避免了養(yǎng)分流失 。有機肥干粉，像腐熟畜禽糞便粉、秸稈粉、生物有機肥粉等，含水率 10% - 15%，含腐殖質(zhì)提供黏結(jié)性 ，對輥造粒機常溫造?？杀Ａ羯镉袡C肥中的活性菌，如枯草芽孢桿菌存活率≥90% ，顆粒成型后不易吸潮結(jié)塊，滿足農(nóng)業(yè)撒施需求 。

性能特點分析

對輥造粒機的優(yōu)勢十分顯著 。其干法造粒工藝無需干燥環(huán)節(jié)，不僅節(jié)省了干燥設(shè)備的投資和能源消耗，還避免了因干燥過程可能導(dǎo)致的物料成分變化或活性降低 ，相比圓盤造粒、轉(zhuǎn)鼓造粒等工藝，能耗可降低 30% - 50% 。生產(chǎn)出的顆粒強度高，這得益于高壓擠壓成型，顆粒密度可達 1.2 - 1.4g/cm3 ，在儲存和運輸過程中不易破碎，能更好地保持產(chǎn)品質(zhì)量 。產(chǎn)量大也是一大亮點，根據(jù)設(shè)備型號不同，產(chǎn)量可達 0.5 - 10 噸 / 小時 ，可滿足不同規(guī)模生產(chǎn)需求，能形成連續(xù)性、機械化生產(chǎn)線 。 然而，對輥造粒機也存在一些局限性 。它對物料的適應(yīng)性有一定局限，對于高濕度黏性礦粉，如含水率＞20% 的黏土礦粉、膨潤土粉，易黏附在輥皮模腔內(nèi)，導(dǎo)致清理困難，顆粒成型率＜70% ，且頻繁清理會加劇輥皮磨損 ；對于超硬雜質(zhì)礦粉，如含＞5mm 石英砂顆粒的硅灰石粉，雜質(zhì)硬度＞HRC65 ，會快速刮擦輥皮表面，1 個月內(nèi)輥皮磨損量超 3mm ，需額外增加破碎與精細篩分工序，否則不建議直接造粒 。設(shè)備投資較大，其關(guān)鍵部件如輥輪材質(zhì)需選用高硬度合金鋼，如 Cr12MoV、碳化鎢合金等以耐腐蝕和磨損，這增加了設(shè)備成本 ，小型機價格在 5 - 10 萬元，大型機價格可達 30 - 50 萬元 ，對于資金有限的企業(yè)可能存在一定壓力 。

如何選擇合適的造粒機

依據(jù)物料特性選

物料特性是選擇造粒機的重要依據(jù) 。物料的硬度不同，適用的造粒機也不同 。對于硬度較高的物料，如礦石、金屬廢料等，對輥造粒機的高壓擠壓方式能有效克服其硬度，實現(xiàn)顆粒成型 ；而對于硬度較低、質(zhì)地較軟的物料，像有機肥料、食品原料等，圓盤造粒機或攪齒造粒機的柔和作用力更為合適，可避免對物料造成過度破壞 。含水率也是關(guān)鍵因素 ，含水率較高的物料，在造粒時容易出現(xiàn)黏結(jié)、堵塞等問題，攪齒造粒機利用其高速攪拌和空氣動力，能使物料在相對濕潤的狀態(tài)下順利造粒 ；而對輥造粒機一般要求物料含水率較低，否則會影響顆粒質(zhì)量和設(shè)備運行 。物料的黏結(jié)性和腐蝕性也不容忽視 ，黏結(jié)性強的物料可能更適合圓盤造粒機，在離心力和摩擦力作用下容易團聚成型 ；具有腐蝕性的物料，則需要選擇耐腐蝕材質(zhì)制造的造粒機部件，如采用不銹鋼材質(zhì)的攪齒造粒機或?qū)佋炝C，以延長設(shè)備使用壽命 。

考量生產(chǎn)需求

生產(chǎn)需求是選型時必須考慮的重要因素 。產(chǎn)量要求直接決定了造粒機的規(guī)格和型號 。對于大規(guī)模生產(chǎn)，如大型化肥廠、水泥廠等，需要產(chǎn)量大、生產(chǎn)效率高的造粒機，像對輥造粒機，其每小時產(chǎn)量可達數(shù)噸甚至更高，能滿足連續(xù)化、規(guī)?；a(chǎn)的需求 ；而對于小型企業(yè)或?qū)嶒炇已芯浚a(chǎn)量需求相對較小，圓盤造粒機或小型攪齒造粒機即可滿足，它們操作靈活，占地面積小，成本也相對較低 。對顆粒形狀和強度的要求也會影響造粒機的選擇 ，如果需要規(guī)則的球形顆粒，圓盤造粒機生產(chǎn)的顆粒形狀較為接近，能滿足一些對外觀要求較高的產(chǎn)品需求 ；對輥造粒機生產(chǎn)的顆粒強度高，適用于需要承受一定壓力、不易破碎的顆粒產(chǎn)品，如用于冶金行業(yè)的礦粉顆粒 ；攪齒造粒機生產(chǎn)的顆粒強度適中，形狀相對規(guī)則，在一些對顆粒強度和形狀有綜合要求的領(lǐng)域應(yīng)用廣泛 。

結(jié)合成本因素

成本因素在造粒機選擇中起著關(guān)鍵作用 。設(shè)備投資成本是首先要考慮的 ，對輥造粒機由于其結(jié)構(gòu)復(fù)雜，關(guān)鍵部件如輥輪需要采用高硬度、耐腐蝕的材料制造，因此設(shè)備價格相對較高 ；圓盤造粒機結(jié)構(gòu)簡單，成本相對較低 ；攪齒造粒機的價格則介于兩者之間 。對于資金有限的企業(yè)，可能更傾向于選擇成本較低的圓盤造粒機或小型攪齒造粒機 。運行成本也是重要考量 ，包括電力消耗、原料消耗等 ，對輥造粒機雖然產(chǎn)量大，但由于高壓擠壓需要較大的動力支持，電力消耗相對較高 ；圓盤造粒機和攪齒造粒機在能耗方面相對較低 。維護成本也不容忽視 ，對輥造粒機的輥輪等部件在高壓、高磨損的環(huán)境下工作，容易損壞，維護和更換成本較高 ；圓盤造粒機的刮刀等易損件成本較低，維護相對簡單 ；攪齒造粒機的維護成本則取決于其結(jié)構(gòu)設(shè)計和易損件的質(zhì)量 。

正確操作與維護，保障造粒效果

操作要點須知

不同類型的造粒機在操作上各有要點 。圓盤造粒機操作時，進料量的均勻控制至關(guān)重要，一般通過調(diào)節(jié)進料口的閘板開度來實現(xiàn)，使物料能均勻地分布在圓盤上，避免出現(xiàn)局部堆積或進料不足的情況 ，通常進料量應(yīng)控制在圓盤容積的 20% - 30% 。圓盤的轉(zhuǎn)速和傾角也是關(guān)鍵參數(shù)，轉(zhuǎn)速一般在 15 - 25r/min 之間，傾角在 35° - 45° 之間，可根據(jù)物料特性和顆粒要求進行調(diào)整 。對于易黏結(jié)的物料，轉(zhuǎn)速可適當提高，以增加物料的翻滾速度，減少黏結(jié)；傾角可適當增大，使物料在圓盤上的停留時間縮短，避免過度團聚 。

攪齒造粒機在啟動前，需確保攪齒的安裝牢固，無松動現(xiàn)象 。啟動時應(yīng)先空載啟動，待攪齒運轉(zhuǎn)平穩(wěn)后，再緩慢加入物料 。進料速度要適中，過快容易導(dǎo)致物料在機內(nèi)堆積，使攪齒負荷過大，甚至造成電機過載；過慢則會影響生產(chǎn)效率 ，一般可根據(jù)設(shè)備的額定產(chǎn)量和物料特性，通過調(diào)節(jié)進料螺旋輸送機的轉(zhuǎn)速來控制進料速度 。在生產(chǎn)過程中，要密切關(guān)注攪齒的運轉(zhuǎn)情況，如發(fā)現(xiàn)攪齒有異常振動或噪音，應(yīng)立即停機檢查 ，可能是攪齒磨損、物料中有硬物等原因?qū)е?。

對輥造粒機操作時，首先要檢查對輥表面是否光滑，有無殘留物料或劃痕 ，若有需及時清理和修復(fù)，否則會影響顆粒的成型質(zhì)量 。在啟動設(shè)備前，要確保對輥的間隙調(diào)整合適，一般初始間隙可設(shè)為 1.5 - 3mm，根據(jù)顆粒直徑需求進行微調(diào) 。啟動后，先空載運行 1 - 2 分鐘，確認對輥轉(zhuǎn)向正確，兩輥相對轉(zhuǎn)動 ，然后緩慢開啟進料口的閘門，控制進料量，使料層均勻覆蓋對輥表面，料層厚度不超過對輥直徑的 1/5 ，避免單側(cè)進料導(dǎo)致對輥受力不均 。在生產(chǎn)過程中，要根據(jù)顆粒的成型狀態(tài)，適時調(diào)整對輥間隙 ，若顆粒松散、易破碎，可適當調(diào)小間隙；若顆粒表面粗糙、有飛邊，可微調(diào)增大間隙 。

日常維護重點

日常維護是確保造粒機長期穩(wěn)定運行、保證造粒效果的重要環(huán)節(jié) 。圓盤造粒機的日常維護中，設(shè)備清潔必不可少 。每次生產(chǎn)結(jié)束后，要及時清理圓盤表面和刮刀上的殘留物料，防止物料干結(jié)，影響下次生產(chǎn) ，可用壓縮空氣吹掃或用軟毛刷清理 。定期檢查刮刀的磨損情況，當刮刀磨損到一定程度，影響物料刮除效果時，應(yīng)及時更換 ，一般刮刀的更換周期為 3 - 6 個月，具體取決于生產(chǎn)頻率和物料特性 。還要檢查傳動裝置的潤滑情況，定期補充潤滑油，一般每運行 100 - 150 小時，需對傳動裝置的軸承和齒輪進行潤滑 ，以減少磨損，延長設(shè)備使用壽命 。

攪齒造粒機的日常維護重點之一是易損件的檢查與更換 。攪齒是最易磨損的部件，在生產(chǎn)過程中，攪齒不斷與物料摩擦，容易出現(xiàn)磨損、變形等情況 。定期檢查攪齒的磨損程度，當攪齒的磨損量達到原尺寸的 1/3 時，就需要考慮更換 ，一般攪齒的使用壽命為 1 - 3 個月，對于磨損嚴重的攪齒，應(yīng)及時更換，以保證造粒效果 。同時，要檢查機筒內(nèi)壁的磨損情況，若發(fā)現(xiàn)機筒內(nèi)壁有明顯的劃痕或磨損，應(yīng)及時修復(fù)或更換 。設(shè)備的清潔也不容忽視，定期清理機筒內(nèi)部和進料口的殘留物料，防止物料堆積，影響設(shè)備正常運行 ，每周至少進行一次全面清潔 。

對輥造粒機的日常維護中，對輥的維護至關(guān)重要 。定期檢查對輥的磨損情況，對輥在高壓擠壓物料的過程中，表面容易出現(xiàn)磨損、劃痕等問題 。用卡尺測量對輥的直徑，若發(fā)現(xiàn)對輥的直徑磨損超過 0.5mm，應(yīng)及時進行修復(fù)或更換 ，一般對輥的使用壽命為 6 - 12 個月，具體取決于物料的硬度和生產(chǎn)強度 。同時，要檢查對輥的軸承和密封件，確保其正常工作 ，定期補充軸承的潤滑油，每運行 200 - 300 小時，需對軸承進行一次潤滑 ；檢查密封件是否有老化、破損現(xiàn)象，若有應(yīng)及時更換，防止物料泄漏 。還要定期檢查傳動系統(tǒng)的鏈條或皮帶的松緊度，確保傳動平穩(wěn) ，若鏈條或皮帶過松，會導(dǎo)致傳動效率降低，甚至出現(xiàn)打滑現(xiàn)象；若過緊，會增加設(shè)備的負荷，加速鏈條或皮帶的磨損 ，一般每 1 - 2 周檢查一次鏈條或皮帶的松緊度 。

總結(jié)與展望

回顧設(shè)備特性

圓盤造粒機依靠離心力與摩擦力，在粘結(jié)劑輔助下使物料團聚成粒，適用于黏性適中、對顆粒外觀要求不苛刻的物料，如畜禽糞便、秸稈等有機物料造粒 ，具有成粒率高、適應(yīng)性強、能耗低、操作簡便、環(huán)保性好等優(yōu)點，但顆粒形狀不規(guī)則、產(chǎn)量相對有限 。攪齒造粒機利用高速回轉(zhuǎn)的機械攪拌力和空氣動力，能快速將物料制成規(guī)則球形顆粒，特別適合處理粗纖維、高濕度、黏性大的物料，如農(nóng)作物秸稈、酒渣、菌渣等 ，其成粒速度快、質(zhì)量高、無需粘結(jié)劑、物料來源廣泛、設(shè)備堅固耐用 。對輥造粒機通過高壓擠壓，將物料壓制成高強度顆粒，適用于硬度較高、含水率較低、對顆粒強度要求高的物料，如金屬礦粉、非金屬礦粉、復(fù)合肥混合粉等 ，具有干法造粒、顆粒強度高、產(chǎn)量大等優(yōu)勢，但對物料適應(yīng)性有局限，設(shè)備投資較大 。

強調(diào)正確選擇的重要性

正確選擇造粒機對于生產(chǎn)的順利進行和產(chǎn)品質(zhì)量的保障至關(guān)重要 。一旦選擇不當，就可能導(dǎo)致造粒不成型，不僅會增加生產(chǎn)成本，如原料浪費、能源消耗增加、設(shè)備維護成本上升等，還會影響生產(chǎn)進度，延誤產(chǎn)品交付，降低企業(yè)的市場競爭力 。在選擇造粒機時，企業(yè)必須充分考慮物料特性、生產(chǎn)需求和成本因素等多方面因素，綜合評估不同類型造粒機的優(yōu)缺點，做出最合適的決策 。

對未來發(fā)展的展望

隨著科技的不斷進步和工業(yè)生產(chǎn)的發(fā)展，造粒機技術(shù)也在不斷創(chuàng)新和改進 。未來，造粒機將朝著節(jié)能環(huán)保的方向發(fā)展，采用更先進的節(jié)能技術(shù)和環(huán)保材料，降低能源消耗和環(huán)境污染 ，如研發(fā)新型的傳動系統(tǒng)，提高能源利用效率；采用可降解的材料制作設(shè)備部件，減少對環(huán)境的影響 。智能化控制也是重要的發(fā)展方向，通過引入先進的傳感器、控制器和執(zhí)行器，實現(xiàn)對造粒過程的實時監(jiān)控和精準控制 ，根據(jù)物料特性和生產(chǎn)需求自動調(diào)整設(shè)備參數(shù)，提高生產(chǎn)效率和產(chǎn)品質(zhì)量，還能實現(xiàn)遠程操作和故障診斷，降低人工成本和維護難度 。此外，多功能化、小型化和大型化也將是造粒機發(fā)展的趨勢，以滿足不同行業(yè)、不同規(guī)模企業(yè)的多樣化需求 。
